Gnee plienasgamina ir tiekiaHastelloy C22/C276 tvirtinimo detalės. Gaminio specifikacijos apima Hastelloy gaminių formą, dydį ir specifikacijas. Taip pat siūlome įvairius Hastelloy gaminius, tokius kaip flanšai, plokštės, laidai ir vamzdeliai. Hastelloy yra labai populiarus dėl savo puikaus gamybos proceso ir ilgaamžiškumo, jį naudoja daugybė įmonių ir komercinių tiekėjų.
Hastelloy C276 vs Hastelloy C22 tvirtinimo detalės
Hastelloy C276 vs Hastelloy C22 tvirtinimo detalės
Hastelloy C22 tvirtinimo detalės pasižymi puikiu bendru atsparumu korozijai, ypač chloridinėje aplinkoje, ir pasižymi puikiu atsparumu taškinei ir plyšinei korozijai dėl didesnio chromo kiekio. Hastelloy C276 tvirtinimo detalės geriau tinka atšiaurioms aplinkoms ir aukštai -temperatūrai, ir tokiomis sąlygomis pasižymi puikiu atsparumu korozijai. C22 dažnai teikiama pirmenybė dėl puikaus ilgalaikio veikimo įvairiuose oksiduojančiuose / redukuojančiuose cheminiuose procesuose, o C276 paprastai yra tinkamesnis ir ekonomiškesnis konkrečioms aukštai -temperatūroms, rūgštims{10}atspariems darbams.
Kokia yra ASTM lygiavertė Hastelloy C22 klasė?
Hastelloy C22 atitinka Amerikos standartinę medžiagų klasę ASTM B564 UNS N06022. Kaip didelio -našumo, labai atspari korozijai{4}} medžiaga, ji pasižymi puikiu atsparumu oksidacijai, atsparumu rūgštims ir šarmams, atsparumu korozijai, našumu aukštoje -temperatūroje ir geromis mechaninėmis savybėmis.
Hastelloy C22/C276 siūlo tokius pranašumus kaip tikslūs matmenys, tvirta struktūra, stabilus veikimas ir ekonomiškumas. Hastelloy C22 tvirtinimo detalės yra pagamintos iš nikelio -molibdeno lydinio ir yra tinkamos įvairioms pramoninėms ir kasdienėms reikmėms. Molibdeno pridėjimas prie C276 lydinio žymiai pagerina medžiagos stiprumą ir ilgaamžiškumą, išlaikant puikų našumą net esant aukštai{8}}temperatūrai. Šis lydinys tinka suvirinimui daugumoje vandeningų terpių. Hastelloy C276 atsparumas korozijai yra panašus į C22 ir nepatiria tarpkristalinių kritulių redukuojančioje aplinkoje. Tuo tarpu nikelio -chromo-molibdeno lydinys C22 pasižymi puikiu atsparumu taškinei ir plyšinei korozijai daugumoje koroziją sukeliančių aplinkų.
Hastelloy C22/C276 tvirtinimo detalių specifikacija
| Specifikacijos | ASTM B574 / ASME SB574 |
| Standartinis | DIN, ISO, JIS, GB, IS, BS, ASTM ir visi tarptautiniai standartai |
| Dydis | M3 - M100|3/6″ - 4″|Individualūs dydžiai |
| Tvirtinimo detalių ilgis | 3 mm - 200 mm|Individualūs dydžiai |
| Riešutų dydis | M3 - M56|3/6" iki 2"|Individualūs dydžiai |
| Poveržlių dydis | M3 - M56|3/6" iki 2"|Individualūs dydžiai |
| Matmenys | DIN 931, 933, 934, 7991, 976, 125, ASME B18.2.1, B18.3 |
| Galimos gijos | UNF, BSW, BSF, METRIC, UNC arba pagal poreikį |
| Gijų konfigūracija | ASME B1.1 2A/3A – 2B/3B colių vieningos gijos ir B1.13M 6h-6G metriniai šiurkštūs siūlai |
| Forma | Šešiakampis, srieginis, kvadratas, apvalus pagal matuoklį ir kt. |
| Galva | Šešiakampis, kvadratinis, apvalus, šešiakampis flanšas, plokščias, T-galva ir trikampis ir kt. |
| Kaklo tipas | Šešiakampis, kvadratinis, trikampis, ovalus ir raižytas ir kt. |
| Paviršiaus dengimas | Juodasis oksidas, kadmis, cinkuotas, teflonas, ksilanas, cinkas, kiti pagal užsakymą |
Paruoštos Hastelloy C22/C276 tvirtinimo detalės atsargos

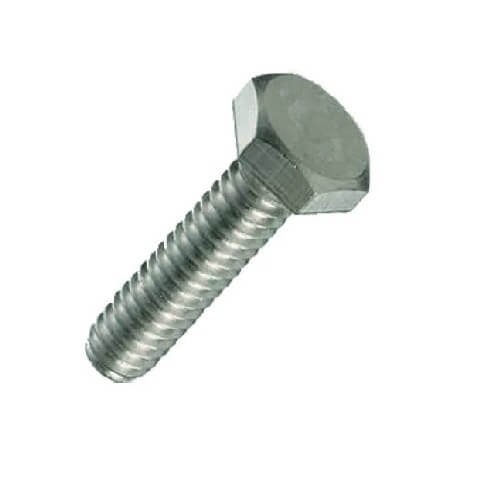

ASTM B574 Hastelloy C276 šešiabriauniai varžtai

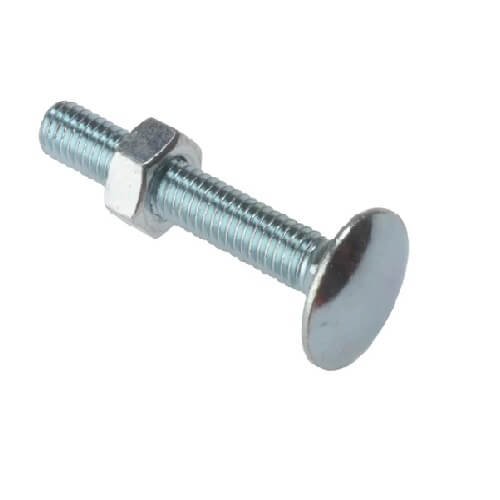

Hastelloy C22 vežimėlio varžtai

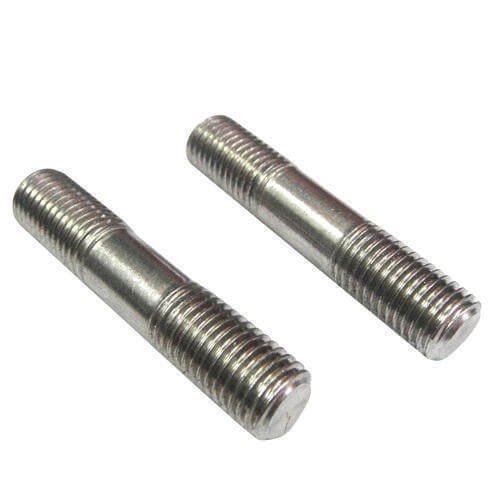

Hastelloy C276 smeigių varžtai

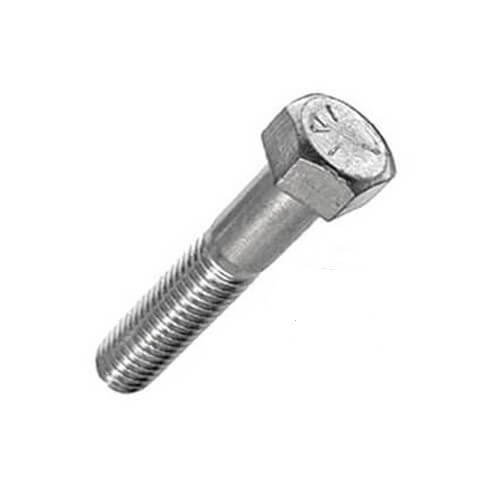

C22 Hastelloy šešiabriauniai varžtai
ASME SB574 Hastelloy C22 šešiabriaunės veržlės

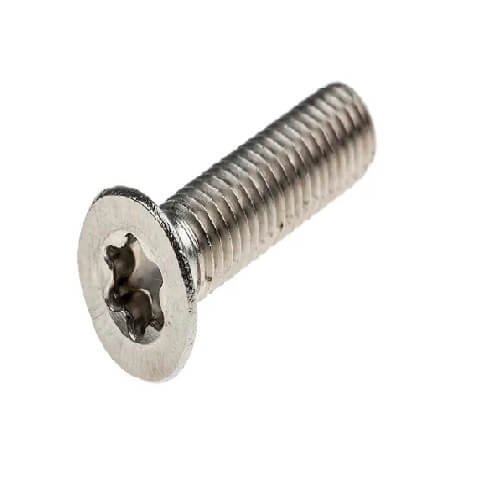

DIN 2.4617 Torx varžtai

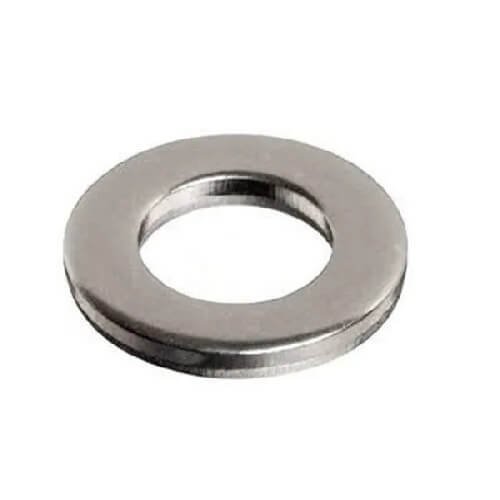

UNS N06022 paprasta poveržlė

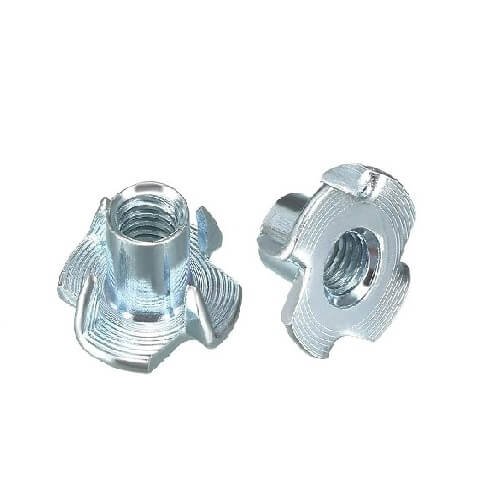

Hastelloy C276 T veržlės

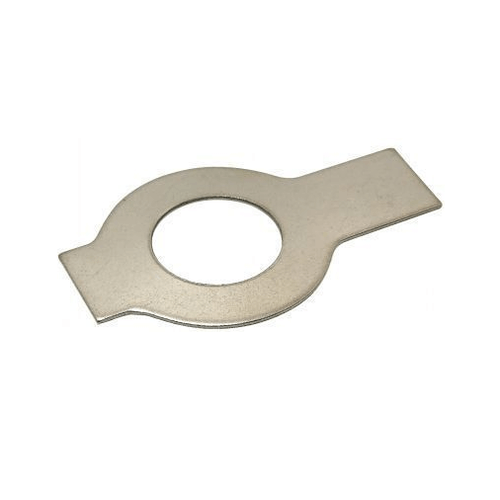

DIN 2.4602 skirtukų poveržlė
Cheminė Hastelloy C22/C276 tvirtinimo detalių sudėtis
| Įvertinimas | C | Mn | Si | S | Co | Ni | Kr | Fe | Mo | P |
| Hastelloy X | 0.05 – 0.15 | 1,0 maks | 0,1 maks | 0,03 maks | 0.50 – 2.50 | Bal | 20.50 – 23.00 | 17.00 – 20.00 | 8.00 – 10.00 | 0,04 maks |
| Hastelloy C4 | 0,02 maks | 1,0 maks | 0,1 maks | 0,03 maks | 1,0 maks | Bal | 1,0 maks | 2,0 maks | 26 – 30 | 0,04 maks |
| Hastelloy C22 | 0,010 maks | 0,50 maks | 0,08 maks | 0,02 maks | 2,50 maks | 50,015 min* | 20.00 – 22.50 | 2.00 – 6.00 | 12.50 – 14.50 | 0,02 maks |
| Hastelloy C276 | 0,010 maks | 1,00 maks | 0,08 maks | 0,03 maks | 2,50 maks | 50,99 min* | 14.50 – 16.50 | 4.00 – 7.00 | 15.00 – 17.00 | 0,04 maks |
Hastelloy C22/C276 tvirtinimo detalių mechaninės savybės
| Elementas | Tankis | Lydymosi taškas | Tempimo stiprumas | Išeigos stiprumas (0,2 % poslinkis) | Pailgėjimas |
| Hastelloy X | 8,22 g/cm³ | 1355 laipsniai | 655 MPa | 240 MPa | 35% |
| Hastelloy C4 | 9,2 g/cm3 | 1370 laipsnių (2500 ºF) | Psi – 1 10 000, MPa – 760 | Psi – 51000 , MPa – 350 | 40 % |
| Hastelloy C22 | 8,69 g/cm3 | 1399 laipsnių (2550 laipsnių F) | Psi – 1 00 000, MPa – 690 | Psi – 45000 , MPa – 310 | 45 % |
| Hastelloy C276 | 8,89 g/cm3 | 1370 laipsnių (2500 laipsnių F) | Psi – 1 15 000, MPa – 790 | Psi – 52 000 , MPa – 355 | 40 % |
Hastelloy C22/C276 tvirtinimo detalių standartiniai matmenys

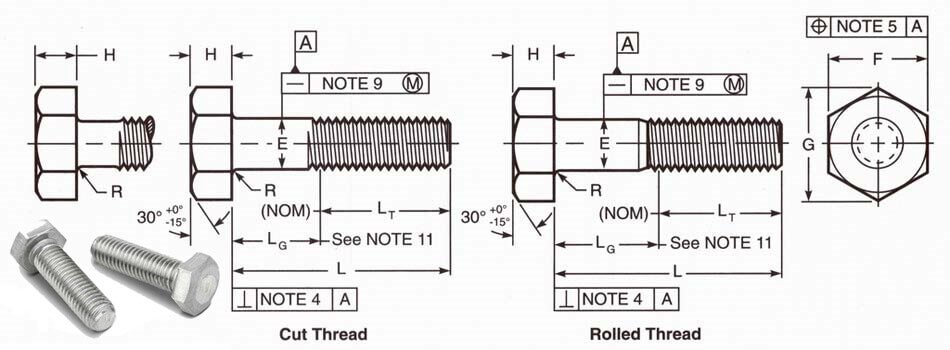

Varžtų matmenų lentelė
| Nominalus dydis arba Pagrindinis Produktas Skersmuo |
Viso-dydžio korpusas skersmuo, E |
Plotis skersai plokščių, F |
Plotis skersai Kampai, G |
Galvos aukštis, H Basic | Spindulys Filė, R |
Nominalus siūlas Varžto ilgis ilgiai, LT |
|||||||||
| colio | mm | Maks | Min | Pagrindinis colio |
Maks | Min | Maks | Min | Pagrindinis colio |
Maks | Min | Maks | Min | 6 colių ir Šaulys |
Baigėsi 6 colių |
| 1⁄4 | 0.25 | 0.26 | 0.237 | 7⁄16 | 0.438 | 0.425 | 0.505 | 0.484 | 11⁄64 | 0.188 | 0.15 | 0.03 | 0.01 | 0.75 | 1 |
| 5⁄16 | 0.3125 | 0.324 | 0.298 | 1⁄2 | 0.5 | 0.484 | 0.577 | 0.552 | 7⁄32 | 0.235 | 0.195 | 0.03 | 0.01 | 0.875 | 1.125 |
| 3⁄8 | 0.375 | 0.388 | 0.36 | 9⁄16 | 0.562 | 0.544 | 0.65 | 0.62 | 1⁄4 | 0.268 | 0.226 | 0.03 | 0.01 | 1 | 1.25 |
| 7⁄16 | 0.4375 | 0.452 | 0.421 | 5⁄8 | 0.625 | 0.603 | 0.722 | 0.687 | 19⁄64 | 0.316 | 0.272 | 0.03 | 0.01 | 1.125 | 1.375 |
| 1⁄2 | 0.5 | 0.515 | 0.482 | 3⁄4 | 0.75 | 0.725 | 0.866 | 0.826 | 11⁄32 | 0.364 | 0.302 | 0.03 | 0.01 | 1.25 | 1.5 |
| 5⁄8 | 0.625 | 0.642 | 0.605 | 15⁄16 | 0.938 | 0.906 | 1.083 | 1.033 | 27⁄64 | 0.444 | 0.378 | 0.06 | 0.02 | 1.5 | 1.75 |
| 3⁄4 | 0.75 | 0.768 | 0.729 | 11⁄8 | 1.125 | 1.088 | 1.299 | 1.24 | 1⁄2 | 0.524 | 0.455 | 0.06 | 0.02 | 1.75 | 2 |
| 7⁄8 | 0.875 | 0.895 | 0.852 | 1 5⁄16 | 1.312 | 1.269 | 1.516 | 1.447 | 37⁄64 | 0.604 | 0.531 | 0.06 | 0.02 | 2 | 2.25 |
| 1 | 1 | 1.022 | 0.976 | 1 1⁄2 | 1.5 | 1.45 | 1.732 | 1.653 | 43⁄64 | 0.7 | 0.591 | 0.09 | 0.03 | 2.25 | 2.5 |
| 1 1⁄8 | 1.125 | 1.149 | 1.098 | 1 11⁄16 | 1.688 | 1.631 | 1.949 | 1.859 | 3⁄4 | 0.78 | 0.658 | 0.09 | 0.03 | 2.5 | 2.75 |
| 1 1⁄4 | 1.25 | 1.277 | 1.223 | 1 7⁄8 | 1.875 | 1.812 | 2.165 | 2.066 | 27⁄32 | 0.876 | 0.749 | 0.09 | 0.03 | 2.75 | 3 |
| 1 3⁄8 | 1.375 | 1.404 | 1.345 | 2 1⁄16 | 2.062 | 1.994 | 2.382 | 2.273 | 29⁄32 | 0.94 | 0.81 | 0.09 | 0.03 | 3 | 3.25 |
| 1 1⁄2 | 1.5 | 1.531 | 1.47 | 2 1⁄4 | 2.25 | 2.175 | 2.598 | 2.48 | 1 | 1.036 | 0.902 | 0.09 | 0.03 | 3.25 | 3.5 |
| 1 5⁄8 | 1.625 | 1.658 | 1.591 | 2 7⁄16 | 2.438 | 2.356 | 2.815 | 2.616 | 1 3⁄32 | 1.116 | 0.978 | 0.09 | 0.03 | 3.5 | 3.75 |
| 1 3⁄4 | 1.75 | 1.785 | 1.716 | 2 5⁄8 | 2.625 | 2.538 | 3.031 | 2.893 | 1 5⁄32 | 1.196 | 1.054 | 0.12 | 0.04 | 3.75 | 4 |
| 1 7⁄8 | 1.875 | 1.912 | 1.839 | 2 13⁄16 | 2.812 | 2.719 | 3.248 | 3.099 | 1 1⁄4 | 1.276 | 1.13 | 0.12 | 0.04 | 4 | 4.25 |
| 2 | 2 | 2.039 | 1.964 | 3 | 3 | 2.9 | 3.464 | 3.306 | 1 11⁄32 | 1.388 | 1.175 | 0.12 | 0.04 | 4.25 | 4.5 |
| 2 1⁄4 | 2.25 | 2.305 | 2.214 | 3 3⁄8 | 3.375 | 3.262 | 3.897 | 3.719 | 1 1⁄2 | 1.548 | 1.327 | 0.19 | 0.06 | 4.75 | 5 |
| 2 1⁄2 | 2.5 | 2.559 | 2.461 | 3 3⁄4 | 3.75 | 3.625 | 4.33 | 4.133 | 1 21⁄32 | 1.708 | 1.479 | 0.19 | 0.06 | 5.25 | 5.5 |
| 2 3⁄4 | 2.75 | 2.827 | 2.711 | 4 1⁄8 | 4.125 | 3.988 | 4.763 | 4.546 | 1 13⁄16 | 1.869 | 1.632 | 0.19 | 0.06 | 5.75 | 6 |
| 3 | 3 | 3.081 | 2.961 | 4 1⁄2 | 4.5 | 4.35 | 5.196 | 4.959 | 2 | 2.06 | 1.815 | 0.19 | 0.06 | 6.25 | 6.5 |
| 3 1⁄4 | 3.25 | 3.335 | 3.21 | 4 7⁄8 | 4.875 | 4.712 | 5.629 | 5.372 | 2 3⁄16 | 2.251 | 1.936 | 0.19 | 0.06 | 6.75 | 7 |
| 3 1⁄2 | 3.5 | 3.589 | 3.461 | 5 1⁄4 | 5.25 | 5.075 | 6.062 | 5.786 | 2 5⁄16 | 2.38 | 2.057 | 0.19 | 0.06 | 7.25 | 7.5 |
| 3 3⁄4 | 3.75 | 3.858 | 3.726 | 5 5⁄8 | 5.625 | 5.437 | 6.495 | 6.198 | 2 1⁄2 | 2.572 | 2.241 | 0.19 | 0.06 | 7.75 | 8 |
| 4 | 4 | 4.111 | 3.975 | 6 | 6 | 5.8 | 6.928 | 6.612 | 2 11⁄16 | 2.764 | 2.424 | 0.19 | 0.06 | 8.25 | |

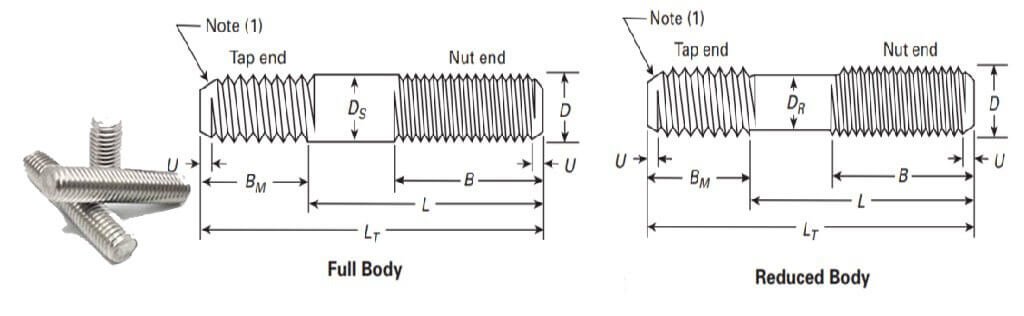

Smeigių varžtų matmenų lentelė
| Nominalus dydis Skersmuo, D colio |
Bakstelėkite End Full Siūlo ilgis, BM |
Maksimalus=2P | Minimalus veržlės galas Visas sriegio ilgis, Bmin |
||||||
| Nominalus | Min. | Maks. | UNC ir NC-5 Siūlas |
UNF gija | 8UN siūlas | L Mažesnis arba lygus 10 | 10 < L Mažesnis arba lygus 16 | L > 16 | |
| 1/4 | 0.375 | 0.350 | 0.400 | 0.100 | 0.071 | ... | 0.750 | 1.000 | 1.500 |
| 5/16 | 0.469 | 0.440 | 0.498 | 0.111 | 0.083 | -- | 0.875 | 1.125 | 1.625 |
| 3/8 | 0.563 | 0.532 | 0.594 | 0.125 | 0.083 | -- | 1.000 | 1.250 | 1.750 |
| 7/16 | 0.656 | 0.620 | 0.692 | 0.143 | 0.100 | -- | 1.125 | 1.375 | 1.875 |
| 1/2 | 0.750 | 0.708 | 0.792 | 0.154 | 0.100 | -- | 1.250 | 1.500 | 2.000 |
| 9/16 | 0.844 | 0.802 | 0.896 | 0.167 | 0.111 | -- | 1.375 | 1.625 | 2.125 |
| 5/8 | 0.938 | 0.892 | 0.983 | 0.182 | 0.111 | -- | 1.500 | 1.750 | 2.250 |
| 3/4 | 1.1.25 | 1.075 | 1.175 | 0.200 | 0.125 | -- | 1.750 | 2.000 | 2.500 |
| 7/8 | 1.313 | 1.258 | 1.368 | 0.222 | 0.143 | -- | 2.000 | 2.250 | 2.750 |
| 1 | 1.500 | 1.438 | 1.562 | 0.250 | 0.167 | -- | 2.250 | 2.500 | 3.000 |
| 1 1/8 | 1.688 | 1.625 | 1.750 | 0.286 | 0.167 | 0.250 | 2.500 | 2.750 | 3.250 |
| 1 1/4 | 1.875 | 1.813 | 1.938 | 0.286 | 0.167 | 0.250 | 2.750 | 3.000 | 3.500 |
| 1 3/8 | 2.063 | 2.000 | 2.125 | 0.333 | 0.167 | 0.250 | 3.000 | 3.250 | 3.750 |
| 1 1/2 | 2.250 | 2.188 | 2.313 | 0.333 | 0.167 | 0.250 | 3.250 | 3.500 | 4.000 |
| 1 5/8 | 2.438 | 2.375 | 2.500 | -- | -- | 0.250 | 3.500 | 3.750 | 4.250 |
| 1 3/4 | 2.625 | 2.563 | 2.688 | 0.400 | -- | 0.250 | 3.750 | 4.000 | 4.500 |
| 1 7/8 | 2.813 | 2.750 | 2.875 | -- | -- | 0.250 | 4.000 | 4.250 | 4.750 |
| 2 | 3.000 | 2.925 | 3.075 | 0.444 | -- | 0.250 | 4.250 | 4.500 | 5.000 |
| 2 1/4 | 3.375 | 3.300 | 3.450 | 0.444 | -- | 0.250 | 4.750 | 5.000 | 5.500 |
| 2 1/2 | 3.750 | 3.675 | 3.825 | 0.500 | -- | 0.250 | 5.250 | 5.500 | 6.000 |
| 2 3/4 | 4.125 | 4.050 | 4.200 | 0.500 | -- | 0.250 | 5.750 | 6.000 | 6.500 |
| 3 | 4.500 | 4.425 | 4.575 | 0.500 | -- | 0.250 | -- | 6.500 | 7.000 |
| 3 1/4 | 4.875 | 4.775 | 4.975 | 0.500 | -- | 0.250 | -- | 7.000 | 7.500 |
| 3 1/2 | 5.250 | 5.150 | 5.350 | 0.500 | -- | 0.250 | -- | 7.500 | 8.000 |
| 3 3/4 | 5.625 | 5.525 | 5.725 | 0.500 | -- | 0.250 | -- | 8.000 | 8.500 |
| 4 | 6.000 | 5.900 | 6.100 | 0.500 | -- | 0.250 | -- | 8.500 | 9.000 |

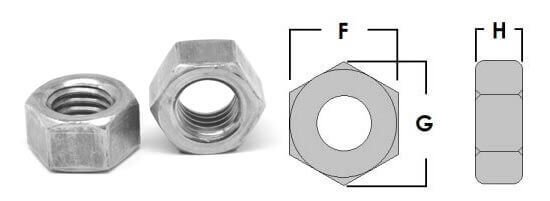

Riešutų matmenų lentelė
| Nominalus Dydis colio |
Pagrindinis majoras Skersmuo Siūlas |
Plotis skersai plokščių, F |
Plotis skersai Kampai, G |
Storis Sunkus Šešiakampiai riešutai, H |
Storis Sunkus Šešiakampiai uogienės riešutai, H1 |
Maksimalus paleidimas iš Guolių paviršius iki Siūlas Ašis, FIM |
|||||||||
| Sunkūs šešiakampiai veržlės | Sunkus šešiakampis Uogienės riešutai |
||||||||||||||
| Nurodyta Proof apkrova | |||||||||||||||
| Pagrindinis colio |
Min. | Maks | Min. | Maks | Pagrindinis colio |
Min. | Maks | Pagrindinis colio |
Min. | Maks | Iki 150 000 psi |
150 000 psi ir Didesnis |
Visa jėga Lygiai |
||
| 1/4 | 0.2500 | 1/2 | 0.488 | 0.500 | 0.556 | 0.577 | 15/64 | 0.218 | 0.250 | 11/64 | 0.156 | 0.188 | 0.017 | 0.011 | 0.017 |
| 5/16 | 0.3125 | 9/16 | 0.546 | 0.562 | 0.622 | 0.650 | 19/64 | 0.280 | 0.314 | 13/64 | 0.186 | 0.220 | 0.020 | 0.012 | 0.020 |
| 3/8 | 0.3750 | 11/16 | 0.669 | 0.688 | 0.763 | 0.794 | 23/64 | 0.341 | 0.377 | 15/64 | 0.216 | 0.252 | 0.021 | 0.014 | 0.021 |
| 7/16 | 0.4375 | 3/4 | 0.728 | 0.750 | 0.830 | 0.866 | 27/64 | 0.403 | 0.441 | 17/64 | 0.247 | 0.285 | 0.022 | 0.015 | 0.022 |
| 1/2 | 0.5000 | 7/8 | 0.850 | 0.875 | 0.969 | 1.010 | 31/64 | 0.464 | 0.504 | 19/64 | 0.277 | 0.317 | 0.023 | 0.016 | 0.023 |
| 9/16 | 0.5625 | 15/16 | 0.909 | 0.938 | 1.037 | 1.083 | 35/64 | 0.526 | 0.568 | 21/64 | 0.307 | 0.349 | 0.024 | 0.017 | 0.024 |
| 5/8 | 0.6250 | 1 1/16 | 1.031 | 1.062 | 1.175 | 1.227 | 39/64 | 0.587 | 0.631 | 23/64 | 0.337 | 0.381 | 0.025 | 0.018 | 0.025 |
| 3/4 | 0.7500 | 1 1/4 | 1.212 | 1.250 | 1.382 | 1.443 | 47/64 | 0.710 | 0.758 | 27/64 | 0.398 | 0.446 | 0.027 | 0.020 | 0.027 |
| 7/8 | 0.8750 | 1 7/16 | 1.394 | 1.438 | 1.589 | 1.660 | 55/64 | 0.833 | 0.885 | 31/64 | 0.458 | 0.510 | 0.029 | 0.022 | 0.029 |
| 1 | 1.0000 | 1 5/8 | 1.575 | 1.625 | 1.796 | 1.876 | 63/64 | 0.956 | 1.012 | 35/64 | 0.519 | 0.575 | 0.031 | 0.024 | 0.031 |
| 1 1/8 | 1.1250 | 1 13/16 | 1.756 | 1.812 | 2.002 | 2.093 | 1 7/64 | 1.079 | 1.139 | 39/64 | 0.579 | 0.639 | 0.033 | 0.027 | 0.033 |
| 1 1/4 | 1.2500 | 2 | 1.938 | 2.000 | 2.209 | 2.309 | 1 7/32 | 1.187 | 1.251 | 23/32 | 0.687 | 0.751 | 0.035 | 0.030 | 0.035 |
| 1 3/8 | 1.3750 | 2 3/16 | 2.119 | 2.188 | 2.416 | 2.526 | 1 11/32 | 1.310 | 1.378 | 25/32 | 0.747 | 0.815 | 0.038 | 0.033 | 0.038 |
| 1 1/2 | 1.5000 | 2 3/8 | 2.300 | 2.375 | 2.622 | 2.742 | 1 15/32 | 1.433 | 1.505 | 27/32 | 0.808 | 0.880 | 0.041 | 0.036 | 0.041 |
| 1 5/8 | 1.6250 | 2 9/16 | 2.481 | 2.562 | 2.828 | 2.959 | 1 19/32 | 1.556 | 1.632 | 29/32 | 0.868 | 0.944 | 0.044 | 0.038 | 0.044 |
| 1 3/4 | 1.7500 | 2 3/4 | 2.662 | 2.750 | 3.035 | 3.175 | 1 23/32 | 1.679 | 1.759 | 31/32 | 0.929 | 1.009 | 0.048 | 0.041 | 0.048 |
| 1 7/8 | 1.8750 | 2 15/16 | 2.844 | 2.938 | 3.242 | 3.392 | 1 27/32 | 1.802 | 1.886 | 1 1/32 | 0.989 | 1.073 | 0.051 | 0.044 | 0.051 |
| 2 | 2.0000 | 3 1/8 | 3.025 | 3.125 | 3.449 | 3.608 | 1 31/32 | 1.925 | 2.013 | 1 3/32 | 1.050 | 1.138 | 0.055 | 0.047 | 0.055 |
| 2 1/4 | 2.2500 | 3 1/2 | 3.388 | 3.500 | 3.862 | 4.041 | 2 13/64 | 2.155 | 2.251 | 1 13/64 | 1.155 | 1.251 | 0.061 | 0.052 | 0.061 |
| 2 1/2 | 2.5000 | 3 7/8 | 3.750 | 3.875 | 4.275 | 4.474 | 2 29/64 | 2.401 | 2.505 | 1 29/64 | 1.401 | 1.505 | 0.068 | 0.058 | 0.068 |
| 2 3/4 | 2.7500 | 4 1/4 | 4.112 | 4.250 | 4.688 | 4.907 | 2 45/64 | 2.647 | 2.759 | 1 37/64 | 1.522 | 1.634 | 0.074 | 0.064 | 0.074 |
| 3 | 3.0000 | 4 5/8 | 4.475 | 4.625 | 5.102 | 5.340 | 2 61/64 | 2.893 | 3.013 | 1 45/64 | 1.643 | 1.763 | 0.081 | 0.070 | 0.081 |
| 3 1/4 | 3.2500 | 5 | 4.838 | 5.000 | 5.515 | 5.774 | 3 3/16 | 3.124 | 3.252 | 1 13/16 | 1.748 | 1.876 | 0.087 | 0.075 | 0.087 |
| 3 1/2 | 3.5000 | 5 3/8 | 5.200 | 5.375 | 5.928 | 6.207 | 3 7/16 | 3.370 | 3.506 | 1 15/16 | 1.870 | 2.006 | 0.094 | 0.081 | 0.094 |
| 3 3/4 | 3.7500 | 5 3/4 | 5.562 | 5.750 | 6.341 | 6.640 | 3 11/16 | 3.616 | 3.760 | 2 1/16 | 1.990 | 2.134 | 0.100 | 0.087 | 0.100 |
| 4 | 4.0000 | 6 1/8 | 5.925 | 6.125 | 6.755 | 7.073 | 3 15/16 | 3.862 | 4.014 | 2 3/16 | 2.112 | 2.264 | 0.107 | 0.093 | 0.107 |

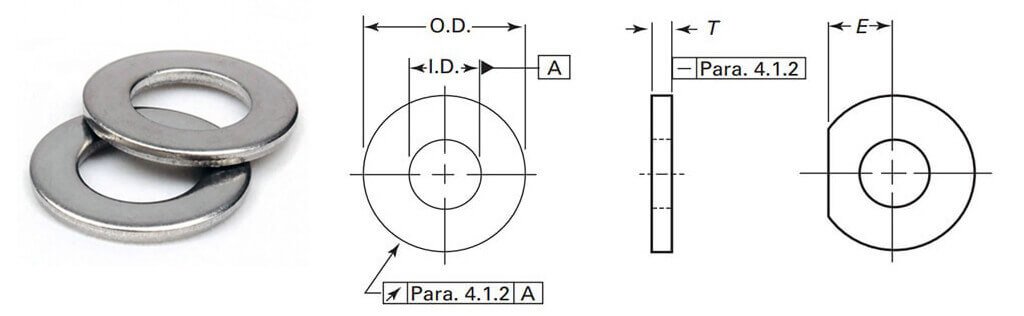

Skalbyklės matmenų lentelė
| Nominalus dydis | T | Nukirptas plotis E, min. | |||||||
| I.D. | O.D. | Standartinis | Itin storas | ||||||
| [Pastaba (1)] | Maks. | Min. | Maks. | Min. | Maks. | Min. | Maks. | Min. | [Pastaba (2)] |
| 12 | 14.4 | 14 | 27 | 25.7 | 4.6 | 3.1 | 10 | 8 | 10.5 |
| 16 | 18.4 | 18 | 34 | 32.4 | 4.6 | 3.1 | 10 | 8 | 14 |
| 20 | 22.5 | 22 | 42 | 40.4 | 4.6 | 3.1 | 10 | 8 | 17.5 |
| 22 | 24.5 | 24 | 44 | 42.4 | 4.6 | 3.4 | 10 | 8 | 19.2 |
| 24 | 26.5 | 26 | 50 | 48.4 | 4.6 | 3.4 | 10 | 8 | 21 |
| 27 | 30.5 | 30 | 56 | S4.1 | 4.6 | 3.4 | 10 | 8 | 23.6 |
| 30 | 33.6 | 33 | 60 | 58.1 | 4.6 | 3.4 | 10 | 8 | 26.2 |
| 36 | 39.6 | 39 | 72 | 70.1 | 4.6 | 3.4 | 10 | 8 | 31.S |
| 42 | 45.6 | 45 | 84 | 81.8 | 7.2 | 4.6 | 10 | 8 | 36.7 |
| 48 | 52.7 | 52 | 95 | 92.8 | 7.2 | 4.6 | 10 | 8 | 42 |
| 56 | 62.7 | 62 | 107 | 104.8 | 8.7 | 6.1 | 10 | 8 | 49 |
| 64 | 70.7 | 70 | 118 | 115.8 | 8.7 | 6.1 | 10 | 8 | 56 |
| 72 | 78.7 | 78 | 130 | 127.5 | 8.7 | 6.1 | 10 | 8 | 63 |
| 80 | 86.9 | 86 | 142 | 139.5 | 8.7 | 6.1 | 10 | 8 | 70 |
| 90 | 96.9 | 96 | 159 | 156.5 | 8.7 | 6.1 | 10 | 8 | 78.7 |
| 100 | 107.9 | 107 | 176 | 173.5 | 8.7 | 6.1 | 10 | 8 | 87.5 |
„Gnee Steel“ yra profesionalus įvairių nikelio{0}}lydinių gamintojas, įskaitant Nickel 201, Nickel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625 Incoloy, Inconel 7-7,0 Alloy 800, Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 ir aukštos temperatūros lydiniai. Mes specializuojamės lydinių medžiagų gamyboje ir pardavimuose. „Gnee Steel“ gaminiai yra plačiai naudojami aviacijos, chemijos, energetikos, automobilių ir branduolinės energijos pramonėje, o mes galime pateikti pritaikytus legiruotų medžiagų sprendimus pagal klientų poreikius. Norėdami gauti užklausų dėl lydinio medžiagų kainos arba paprašyti pritaikytų lydinių medžiagų sprendimų, nedvejodami susisiekite su mumis adresuru@gneesteelgroup.com už citatą.
